C-Gleis Abstandshalter

Vor vielen Monden hatte ich ´mal Versuche mit den C-Gleisen von Märklin gemacht.

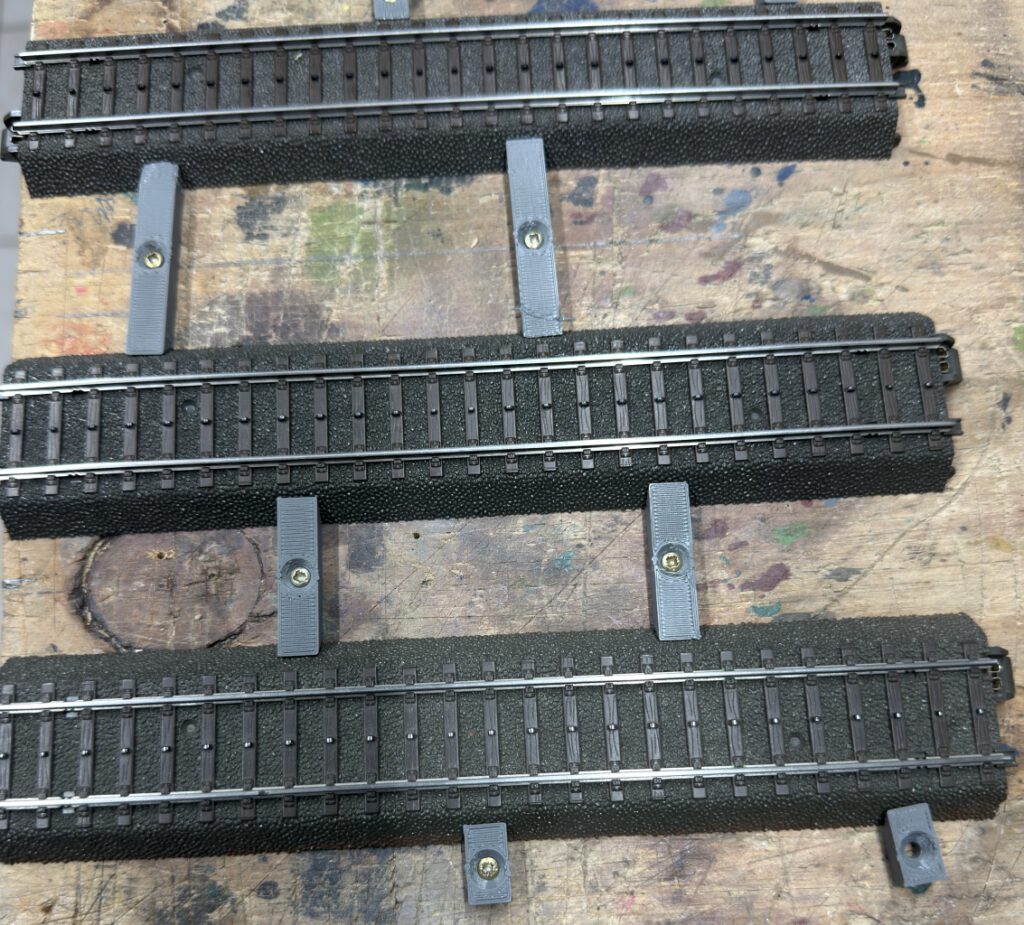

Ich wollte ein paar Gleise auf einem Brett sauber nebeneinander anordnen, wollte aber keine Löcher in die Gleise für die Nutzung der Gleisschrauben bohren.
Wie aber bekomme ich das einigermaßen gleichmäßig hin?

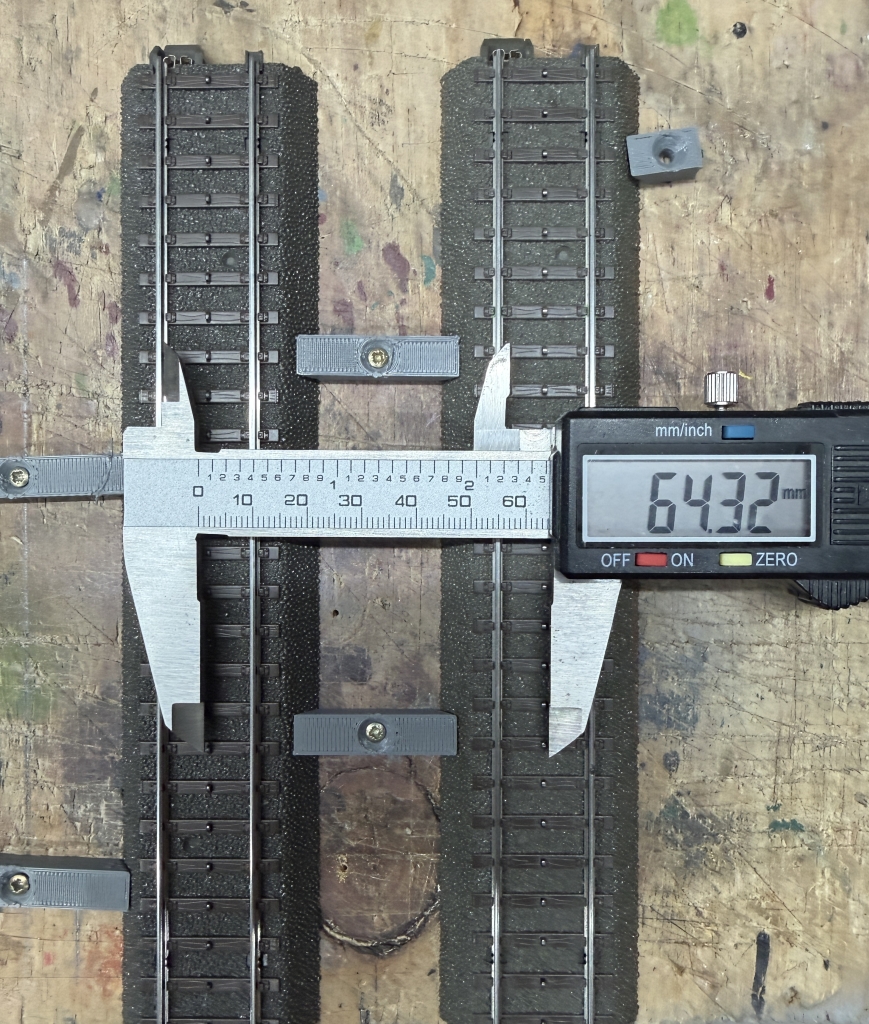

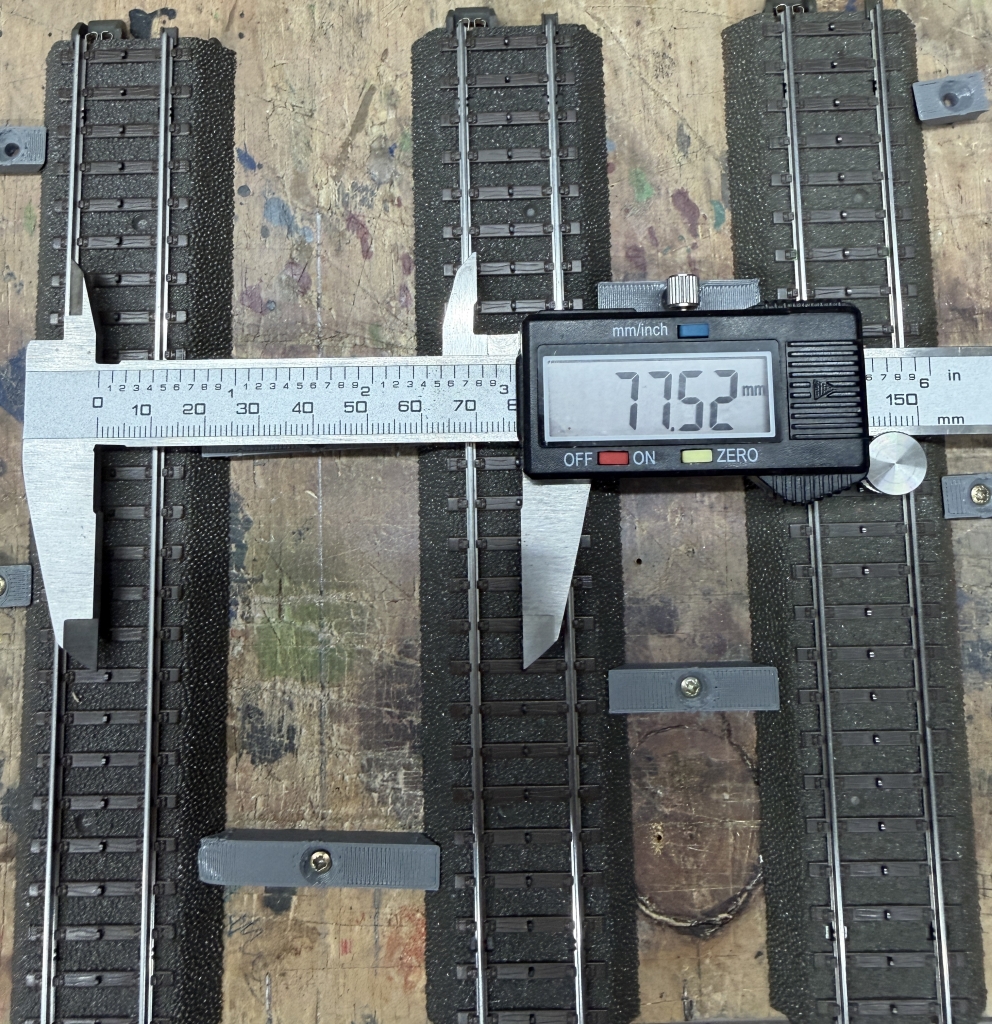

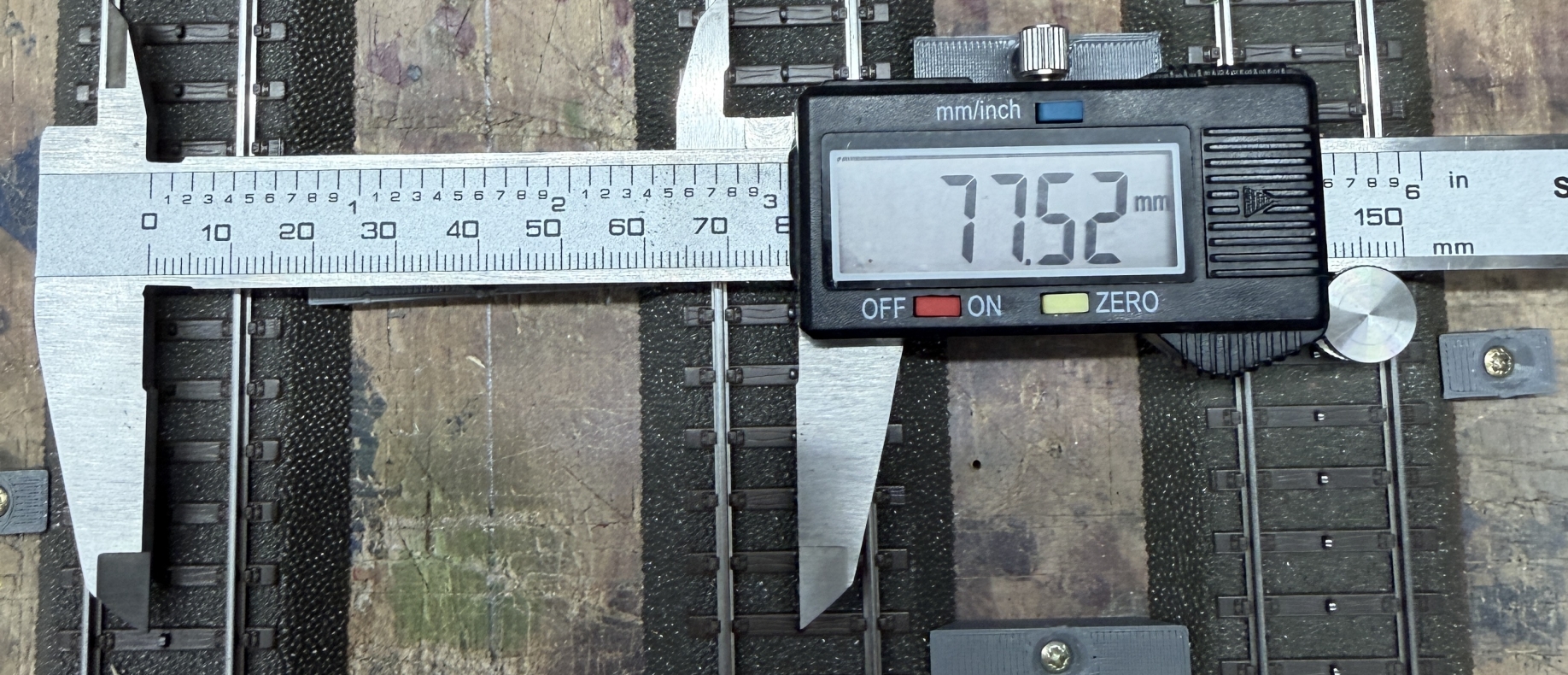

Gleismittenabstand von 77,5mm zwischen den Radien r1 24130, r2 24230 und r3 24330 und den Normalweichen (24611, 24612), und/oder 64,3mm zwischen den Radien r3 24330, r4 24430 und r5 24530 und den schlanken Weichen (24711, 24712).

Die Lösung bot der 3D-Druck.

Eine kleine „Vermessung“ des Gleises, ein Blick in die Geometrie, die Erstellung von 3 Zeichnungen und mehrere Probedrucke.
Die Maßhaltigkeit war für mich hinreichend, auch das C-Gleis schwankt um 0,2mm hin oder her, weicher oder harter Untergrund und die Anzugskraft an den Schrauben beeinflussen das Abstandsmaß im 10tel-mm-Bereich.
